Jetway 845PEA на Intel 845PE

Автор: Александр Митрофанов
Источник 3dnews.ru
Дата: 05.03.2003

Jetway 845PEA
Чипсет	Intel 845PE
Процессор	Pentium 4 FSB 400/533МГц Celeron FSB 400МГц HyperThreading
Память	PC1600/2100/2700
HDD	UltraDMA/100
Дополнительно	Звук AC'92 v2.1 6 USB 2.0
Цена:	~80$

Материнские платы производства компании Jetway несколько раз попадали в нашу тестовую лабораторию. И каждый раз оставляли после себя приятное впечатление. Как правило они обладали хорошей стабильностью, низкой ценой и адекватным набором функций и возможностей расширения.

Одно время они чуть ли не стали лучшим выбором в категории low-end. Однако в последнее время конкуренция в этом секторе рынка невероятно усилилась. Во-первых, появилось специальное подразделение компании Asus, которое выпускает платы под маркой ASRock, нацеленные на рынок дешевых компьютеров.

Во-вторых, появилась компания Albatron, которая в силу слабо раскрученной торговой марки вынуждена устанавливать низкие цены на материнские платы ( чего к сожалению нельзя сказать о видеокартах :). Кроме этого определенный интерес к рынку low-end испытывают и другие компании (например Abit).

И не будем сбрасывать со счетов основного игрока на этом поле - компанию Elitegroup. Благодаря налаженным торговым каналам и низким ценам, она по-прежнему гордо несет знамя лидера. Однако и Elitegroup вынуждена реагировать на усиливающуюся конкуренцию. На некоторых моделях появляются функции разгона, дополнительные контроллеры и т.д.

В результате столь сильного прессинга Jetway постепенно сдает позиции. По крайней мере так кажется на первый взгляд. Компания не выпустила ни одной платы на чипсете nForce II и почти последней представила платы на VIA KT400. А вот для процессоров Pentium4 Jetway представила целую линейку плат на современных чипсетах i845PE i845GE.

Сегодня мы рассмотрим плату Jetway 845PEA на чипсете i845PE, которая имеет цену порядка 80-85$. Сразу скажу - это очень низкая цена; для сравнения - стоимость платы Elitegroup L4IPEA на этом же чипсете составляет ~79-80$.

Кстати, в ассортименте компании Jetway есть более "навороченные" платы на чипсетах i845PEGE. Это модели со звучным названием Alioth, которые имеют встроенный RAID контроллер, поддержку SerialATA, поддержку последовательной шины Firewire и 4-х канальный преобразователь питания.

Кроме того, нельзя не отметить серебристый цвет платы.

Спецификация Jetway 845PEA

Jetway 845PEA
Процессор	- Intel Pentium 4 (Willamette / Northwood) с частотой шины 400/533 МГц; - Intel Celeron (Willamette/ Northwood) с частотой шины 400МГц; - Разъем Socket 478; - Поддержка процессоров с технологией HyperThreading
Чипсет i845PE	- Северный мост Intel® 82845PE Memory Controller Hub (MCH); - Южный мост Intel® 82801DB Enhanced I/O Controller Hub (ICH4);
Системная память	- Два 184-х контактных слота для DDR SDRAM DIMM - Максимальный объем памяти 2Гбайт - Поддерживается память типа PC1600/2100/2700
Графика	- Слот AGP, поддерживающий режим 4X;
Возможности расширения	- Пять 32-х битных PCI Bus Master слотов; - Один CNR слот; - Шесть портов USB 2.0 (2 встроенных + 4 дополнительных); - Встроенный звук AC'92 v2.1; - Сетевой контроллер RTL8100B (опционально, есть на модели 845PEAL)
Возможности для разгона	- Изменение частоты FSB от 100 до 200 Мгерц с шагом 1 Mhz; - Изменение напряжения на процессоре, памяти и AGP.
Дисковая подсистема	- 2 канала UltraDMA/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 2MBit Flash ROM - Award BIOS Phoenix с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное	- Один порт для FDD, два последовательных и один параллельный порты, порты для PS/2 мыши и клавиатуры - STR (Suspend to RAM)
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - Стандартный 20-ти пиновый разъем питания ATX (ATX-PW) - Дополнительный 4-х пиновый разъем питания - Разъем питания AUX
Мониторинг	- Отслеживание температуры процессора, напряжений, скорости вращения 3 вентиляторов
Размер	- ATX форм-фактор, 210мм x 305мм (8.26" x 12")

Комплектация

• Материнская плата;
• CD диск с ПО и драйверами;
• ATA-100 шлейф и FDD шлейф;
• Руководство пользователя на английском языке;

Плата пришла в минимальной комплектации: руководство пользователя, CD диск c драйверами и набор шлейфов. Понятно, столь скудная комплектация это борьба за каждую копейку, что в определенном смысле оправданно. Например, сейчас не проблема найти в магазине брекет с дополнительными USB портами. Но другое дело брекет с COM портом - таких в открытой продаже я еще не видел. А как вы увидите в дальнейшем, он может понадобится для платы Jetway 845PEA.

К руководству пользователя не возникло никаких претензий: все написано очень грамотно и достаточно подробно. Присутствует описание всех перемычек и коннекторов, а также очень подробные описания настроек биоса (в том числе и функций разгона).

А вот к компакт-диску можно придраться. Для удешевления компания Jetway сделала один диск для всех материнских плат. В результате пользователь может запутаться в большом количестве каталогов с драйверами, утилитами и прочими файлами. Ситуацию усугубляет еще и совершенно неудобная программная оболочка.

Итог: комплектация полностью соответствует цене платы.

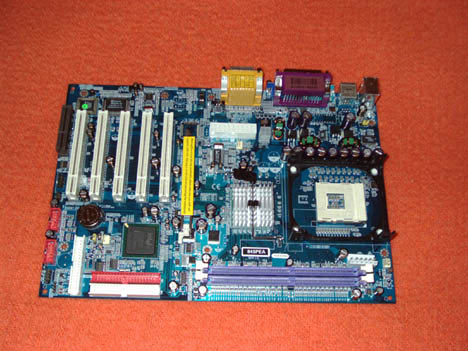

Плата Jetway 845PEA

Плата очень маленькая - всего 21см на 30см, в результате чего с легкостью устанавливается в корпусе. Разъемы питания расположены несколько неудобно, но и основной, и дополнительный разъем установлены рядом (т.е. кабели можно объединить в один жгут).

Кроме этого на плате есть еще один разъем питания - AUX . Он установлен рядом с процессорным сокетом. Причем, установлен он достаточно криво. Либо это недостаток отдельного экземпляра, либо свидетельство о неважном качестве сборки.

Рядом с разъемом питания AUX установлен разъем для подключения процессорного кулера (CPU FAN). Кроме того на плате Jetway 845PEA есть еще пара таких разъемов: SYSFAN2 - установлен около чипсета; SYSFAN1 - расположен около южного моста.

Кстати, SYSFAN2 можно использовать для активного охлаждения северного моста, который охлаждается только небольшим радиатором.

Впрочем, подобную модификацию нужно проводить только с прицелом на максимальный разгон.

Под северным мостом установлено 2 слота DIMM, что полностью соответствует максимальному объему памяти = 2Гбайт (ограничение чипсета).

Конечно 3 слота для модулей памяти позволяют более гибко комбинировать объем/количество модулей памяти. Однако хочу напомнить, что плата наша бюджетная, и было бы неправильно предъявлять к ней требования high-end платы.

Отмечу, что установленная AGP видеокарта, совершенно не мешает установке памяти. Кстати, как и на других платах на i845xx, в AGP слот можно устанавливать только 1.5 вольтовые видеокарты, стандарта AGP 4x. Специальная наклейка на слоте предупреждает пользователя об этой особенности (снимайте наклейку аккуратно, иначе на слоте остаются бумажные волокна).

Кроме того, обратим внимание на защелку для надежной фиксации видеокарты в слоте.

Справа от AGP слота расположен "южный" мост платы, а под ним расположены разъемы встроенного IDE контроллера.

Разъемы имеют разный цвет (Primary Channel - красный), разделены между собой промежутками и имеют поясняющие надписи. В результате подключать шлейфы удобно.

Переходим к слотам PCI. На плате Jetway 845PEA их установлено пять штук. Этого количества вполне достаточно для бюджетной платы, учитывая, что на плате есть еще CNR слот.

Из последовательных шин наша плата имеет поддержку только USB2.0 - 6 портов. Два порта расположены на задней панели, а еще 4 подключаются с помощью брекетов (которых нет в комплекте).

Далее - на плате Jetway 845PEA есть встроенный шестиканальный звук (ALC650) и разводка под сетевой контроллер Realtek RTL8100B (прямо перед AGP слотом).

Версия платы, на которой установлен сетевой контроллер, называется 845PEAL.

Теперь посмотрим на заднюю панель платы.

Совершенно стандартная панель, но с одной оригинальной особенностью. На месте COM2 порта расположена заглушка (по форме напоминающая VGA выход). Все дело в том, что на одном и том же дизайне PCB компания Jetway выпускает платы на i845PE и платы на i845GE (с интегрированным графическим ядром). В этом нетрудно убедиться, если снять наклейку под северным мостом.

кстати, справа есть наклейка "предупреждающая" что плата сделана в Китае :)

А вот порт COM2 реализован уже знакомым образом: разъем на плате (около CNR слота) и брекет (которого нет в комплекте).

Количество перемычек на плате Jetway 845PEA сведено к минимуму: JP5 - для обнуления CMOS (находится около батарейки), JP2 - для выбора стартовой частоты FSB (100Мгерц или 133Мгерц) и JP1 - для управления функцией пробуждения от клавиатуры.

Теперь поговорим о настройках биоса.

Разгон и стабильность

За время тестирования к стабильности работы платы претензий не возникало.

Преобразователь питания построен по 2х канальной схеме и имеет двенадцать конденсаторов емкостью 1500 мкФ.

Теперь о возможностях разгона. Для тестовых возможностей оверклокинга я использовал процессор Pentium4 2.4B, который, как показало наше стресс-тестирование, гарантированно работает на частотах FSB, вплоть до 180Мгерц. Так вот, максимальная стабильная частота шины на нашей плате составила 178 Мгерц. Не рекорд, но вполне неплохо для бюджетной платы :)

плата завышает частоту FSB на 1 Мгерц

возможности разгона сосредоточены в разделе "Miscellaneous Control".

Смотрим на диапазон изменения частоты системной шины (FSB), который находится в пределах от 100 до 200Мгерц, с шагом 1Мгерц.

Следующий по важности пункт - изменение напряжения на процессоре. Опытный пользователь может увеличить Vcore с 1.5V (штатное значение) до 1.75V.

Еще один пункт - возможность увеличения напряжения на памяти (Vmem). Диапазон изменения равен от штатных 2.5V до 2.8V (с шагом 0.1V).

И наконец мы можем увеличить напряжение на шине AGP. Возможные значения: 1.5V(штатное напряжение) и 1.6V.

При работе на повышенных частотах очень важно, чтобы частоты шин PCI и AGP, по возможности, не отклонялись от стандартных 33 и 66Мгерц соответственно. Прежде всего это важно для корректной работы жестких дисков. Так вот возможность установки фиксированной частоты шины PCI есть на большинстве плат на i845PE . А вот на плате Jetway 845PEA такая функция отсутствует - установка частоты PCI осуществляется в прямой зависимости от частоты FSB. Доступны следующие делители (PCIFSB): 13, 14, 15 и 16.

К сожалению. на плате Jetway 845PEA не в полной мере реализован асинхронный режим установки частоты памяти.

Общий вывод: плата Jetway 845PEA имеет полный набор функций для разгона процессора и памяти. Однако на практике я столкнулся с проблемами при разгоне памяти. Кроме того, плата не позволила выжать максимум из тестового процессора ( т.е.FSB = 180Мгерц). По большому счету разницей в 1Мгерц можно пренебречь. Однако не стоит забывать о малом диапазоне изменения напряжения на процессоре ( max Vcore всего 1.75V ).

В результате чего, пользователи процессоров Northwood-B0 ( да и некоторые модели Northwood-С1 ) столкнутся с проблемами при разгоне процессора. В результате плату Jetway 845PEA трудно рекомендовать для серьезного разгона.

BIOS

Биос платы выполнен на основе Award Phoenix.

Смотрим на раздел, посвященный параметрам работы оперативной памяти.



Перед нами только самые важные параметры: "SDRAM Cas Latency" и "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd).

Что касается выбора частоты работы памяти, то возможны следующие варианты. До частоты FSB 160Мгерц включительно, доступны коэффициенты 1:1 и 4:5.



А на частотах свыше 160Мгерц, доступен только коэффициент = 1:1.





В результате пользователь, при выборе частоты памяти, ограничен рубежом 200Мгерц (DDR400).

Теперь несколько слов о системном мониторинге.



Набор функций и датчиков очень широкий - отслеживаются скорости вращения трех вентиляторов, температуры процессора и системы, а также все напряжения (включая напряжение на батарейке).

Есть возможность задать два предела температуры процессора. Один - при котором будет срабатывать сигнализация; при превышении другого предела - система выключается.

Кроме этого на плате Jetway 845PEA реализован аналог функции Epox MagicHealth, которая заключается в проверке параметров системного мониторинга при старте и отображении их на POST экране.

Производительность В качестве конкурента я выбрал плату Abit IT7-MAX2 v2.0 на чипсете i845PE.

В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор	Процессор Intel Pentium 4 1.8A->2.4B (Northwood)
Видеокарта	Ti4200(315600) на чипе NVidia GeForce4 64Mb nVidia Detonator v40.41
Звуковая карта	Creative Live 5.1 HDD IBM DTLA 307030 30Gb
Память	256 Мбайт PC3200 DDR SDRAM, производства Samsung
Корпус	Inwin506 с блоком питания PowerMan 300W OS Windows 2000 English

Вначале посмотрим на результаты синтетических тестов.





Теперь тесты реальных приложений.



И наконец тесты игровых программ.

Плата показала великолепные скоростные характеристики. Однако нельзя не отметить небольшое завышение частоты FSB на 1Мгерц. В результате итоговая частота процессора оказалась завышена на 18Мгерц. Впрочем, как я уже не раз говорил, производительность не самый главный фактор при выборе материнской платы. Гораздо большую роль играет цена, надежность/стабильность и набор возможностей. Выводы Итак, плата Jetway показала себя с очень хорошей стороны: хорошая стабильность, высокая производительность, неплохие функции разгона и возможности расширения. Кроме того плата имеет на борту хороший набор функций для оверклокинга, который вполне достаточен для умеренного разгона процессора. Но самое главное достоинство у платы - это низкая цена (~80$).

Выводы

Итак, плата Jetway показала себя с очень хорошей стороны: хорошая стабильность, высокая производительность, неплохие функции разгона и возможности расширения. Кроме того плата имеет на борту хороший набор функций для оверклокинга, который вполне достаточен для умеренного разгона процессора. Но самое главное достоинство у платы - это низкая цена (~80$).

Заключение

Плюсы:

• Низкая цена.
• Отличная стабильность и производительность.
• Встроенный 6-и канальный звук.
• Поддержка интерфейса USB2.0 (6 портов).
• Поддержка процессоров с HyperThreading

Минусы:

• Для своей цены плата не имеет существенных недостатков.

Особенности платы:

• Не полная поддержка DDR333 (в внештатных режимах).
• Недоработки в области разгона.
